近年来，钙钛矿太阳能电池（pero-SCs）发展迅猛，其中使用非掺杂HTLs是实现稳定n-i-p pero-SCs的关键。然而，这些HTL材料通常需要使用有毒溶剂氯苯（CB）进行加工，不适合工业生产。而使用绿色溶剂时，由于HTL材料在溶剂中的溶解度有限，导致薄膜形貌不理想，会大幅牺牲器件性能。

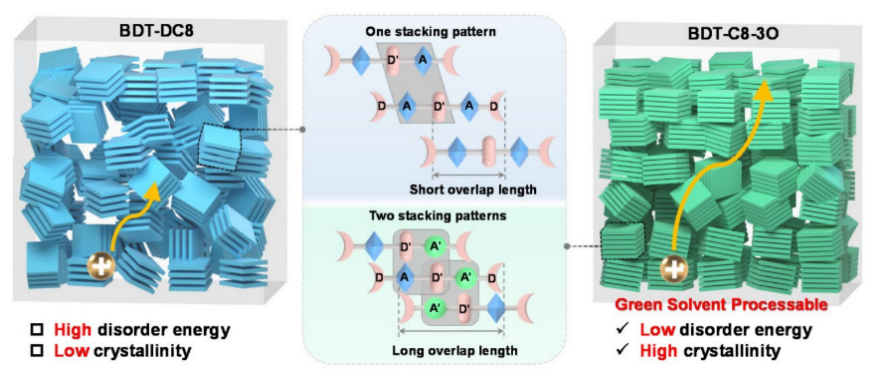

本文通过引入不对称极性低聚乙二醇（OEG）侧链，设计了一种非对称线性有机小分子BDT-C8-3O。极性OEG侧链具有较高的极性和构象灵活性，不仅使BDT-C8-3O在天然非芳香族化合物溶剂3-甲基环己酮（3-MC）等绿色溶剂中具有较好的溶解度，而且诱导共轭主链表现出两种主要的堆积模式，并且均表现出π-π堆积的增强。从而促进HTL材料分子在绿色溶剂中有序组装，得到的非掺杂BDT-C8-3O薄膜具有高结晶度、高空穴迁移率和低无序能。

基于CB和绿色溶剂3-MC加工的BDT-C8-3O HTL的n-i-p pero-SCs均达到了世界纪录的PCE，分别为24.11%（认证为23.82%）和23.53%。此外，BDT-C8-3O HTL具有出色的空穴传输能力、均匀的电学性质和牛顿流体特性，5×5 cm²组件（有效面积:15.64 cm²）PCE均超过20%。最重要的是，器件表现出了优异的工作稳定性和热稳定性：在最大功率点下持续工作2000 h后，保持初始PCE的84%；85ºC下热老化2000 h后，保持79.5%。上述结果均表明，该方法是解决HTL材料在绿色溶剂中结晶度和溶解度之间权衡问题的有效途径，同时，它也为设计可绿色溶剂加工的非掺杂HTL材料提供了一种新的思路，从而促进了高效、稳定、环境友好的pero-SCs的开发。

原文链接：https://doi.org/10.1002/anie.202312231
