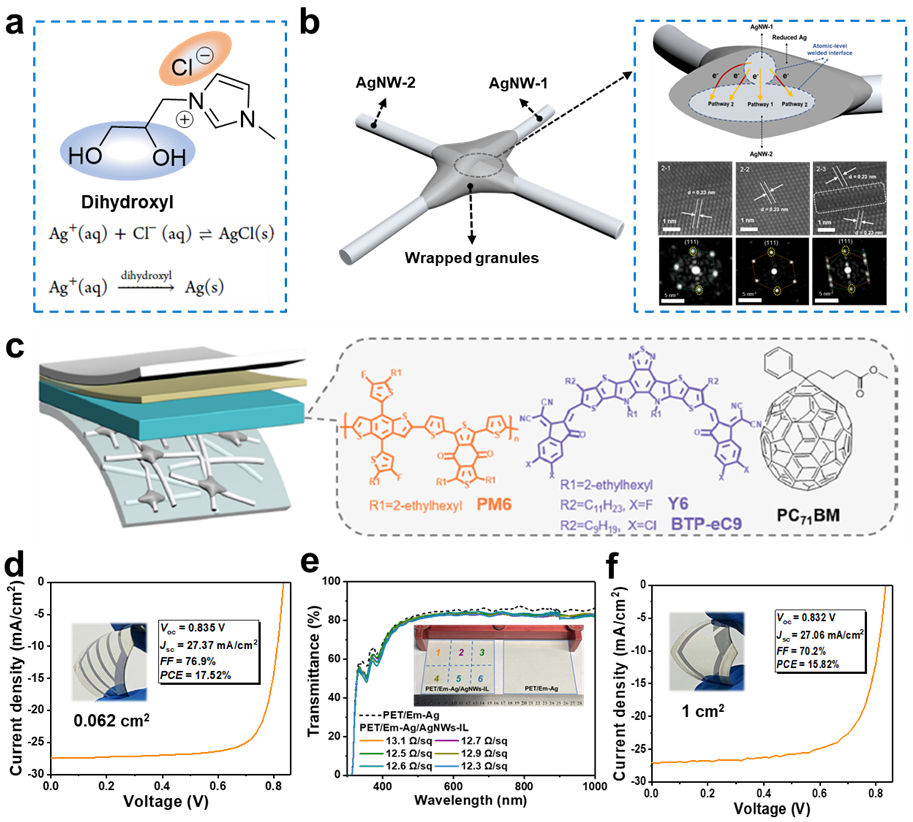

由于对集成光伏器件的需求不断增加，以及作为便携式和穿戴式设备的电源应用的需求，柔性有机太阳能电池（FOSCs）在学术界和工业界引起了极大的关注。然而，由于柔性透明电极（FTE）的不利光电/机械性能，FOSCs的效率明显低于其刚性同类产品。在过去几年中，由于其高导电性、高透光率和良好的弯曲耐久性，银纳米线（AgNWs）被广泛用作溶液加工的柔性透明电极。然而，随机堆叠且接触不良的AgNWs导致接触电阻较高，从而降低了基于AgNWs的柔性透明电极的导电性。因此，精确控制AgNWs结合点的形成以实现金属接触对于降低基于AgNWs的柔性透明电极的片电阻（Rsh）至关重要。工作提出了一种在AgNWs结合点实现良好的物理/电气接触的化学焊接策略。在这项工作中，他们采用了离子液体型还原剂（IL）来精确控制Ag+在AgNWs溶液中的还原过程。IL中的Cl−离子调节Ag+浓度，IL中的二羟基基团将缓慢释放的Ag+还原为金属Ag。在AgNWs的结点处可控的Ag+还原过程紧密焊接了AgNWs，并实现了它们之间的原子级接触，从而形成了一个额外的“AgNW-还原Ag-AgNW”导电路径。当与PET/嵌入AgNW（PET/Em-Ag）基底相结合时，所得的PET/Em-Ag/AgNWs-ILFTE表现出低的Rsh（12 Ω/sq），在550 nm处的最高透光率为95%（不包括PET基底）。基于此电极的FOSC实现了17.52%的光电转换效率（PCE）。此外，这种FTE的制造可以很容易地扩展以促进大规模的刮涂制造，并且1 cm2的器件获得了15.82%的高PCE。

原文链接：https://pubs.acs.org/doi/10.1021/jacs.2c01503
