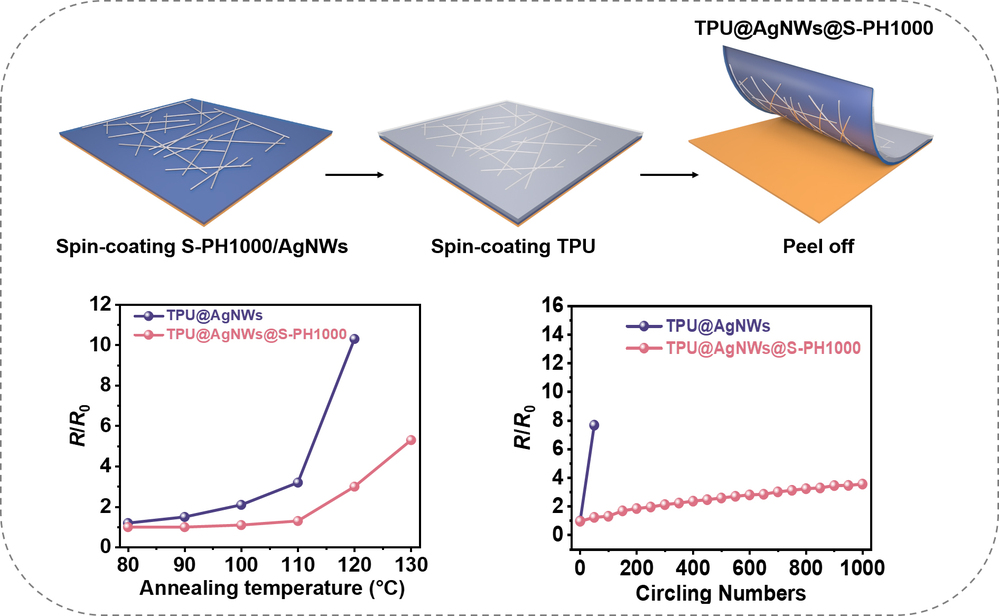

银纳米线（AgNWs）透明电极在柔性和可拉伸有机光电器件中极具应用前景，但其与低玻璃化转变温度弹性体（如热塑性聚氨酯TPU）的集成面临挑战，热加工过程中AgNWs易过度嵌入聚合物基体，导致方阻升高和界面接触变差。本研究提出一种基于预沉积导电聚合物层（BTSL掺杂PEDOT:PSS PH1000，简称S‑PH1000）的逐层倒置转移策略，通过将S‑PH1000预沉积于光滑玻璃基底，再涂覆AgNWs并转移TPU，实现预沉积层对AgNW网络的平整化、界面附着力增强以及退火过程中过度嵌入的有效抑制。所得电极表面粗糙度（RMS）从15.22 nm降至6.22 nm，在80‑110°C热加工窗口内方阻保持稳定，且在60%拉伸应变下仍保持导电、10%应变下1000次循环后导电性稳定。将该电极用于PM6:D18:BTP‑eC9体系柔性有机太阳能电池，光电转化效率从对照组的14.71%提升至16.22%，开路电压从0.792 V提升至0.820 V，填充因子从69.57%提升至72.99%。此外，该器件有效抑制了界面非辐射复合，降低了能量损失从，展现出良好的工作稳定性。该策略为精确调控可拉伸透明电极中纳米线的嵌入深度提供了新思路，也为高性能柔性光伏和可穿戴光电器件提供了电极设计新途径。

论文链接：https://doi.org/10.1007/s40242-026-6142-9
